Gaggenau VL414115 — Вытяжной модуль Vario для столешницы 15 см нержавеющая сталь

Высокоэффективная и тихая вытяжная система, особенно в сочетании с выносным мотором AR410110. Автоматическая регулировка производительности по датчику качества воздуха. При монтаже соблюдайте инструкцию по установке. Отдельно заказываемая ручка управления из нержавеющей стали или с чёрной отделкой обеспечивает точную настройку вентиляции. Точная обработка стали толщиной 3 мм. Возможна накладная установка или установка заподлицо со столешницей. Сочетается со всеми приборами Vario серии 400. Производительность зависит от используемого мотора Gaggenau. 3 уровня мощности с электронным управлением и 1 интенсивный режим.

Основные характеристики

Функции и характеристики

• Высокоэффективная и тихая вытяжная система, особенно в сочетании с выносным мотором AR410110.
• Автоматическая регулировка производительности по датчику качества воздуха.
• При монтаже соблюдайте инструкцию по установке.

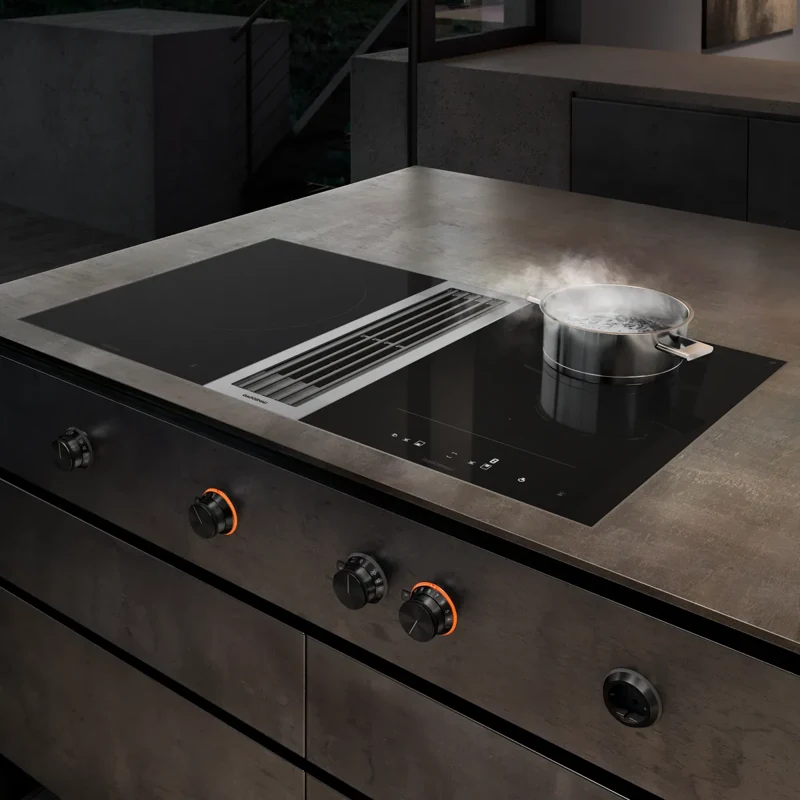

• Отдельно заказываемая ручка управления из нержавеющей стали или с чёрной отделкой обеспечивает точную настройку вентиляции.
• Точная обработка стали толщиной 3 мм.

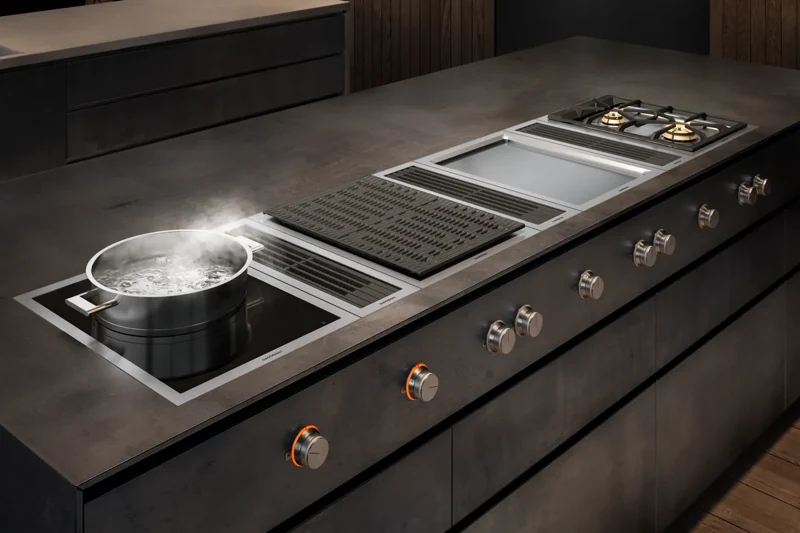

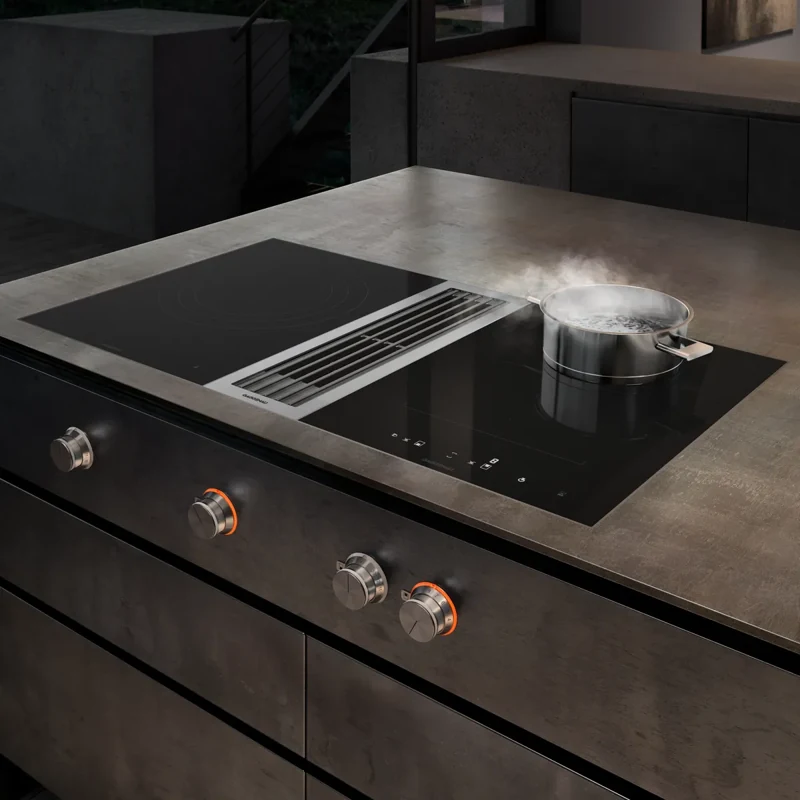

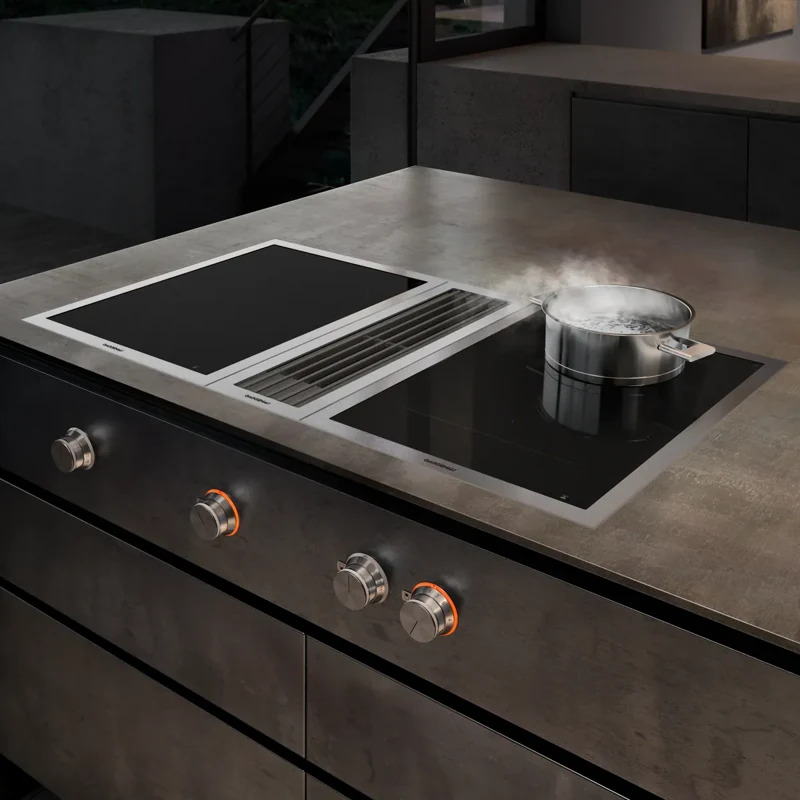

• Возможна накладная установка или установка заподлицо со столешницей.
• Сочетается со всеми приборами Vario серии 400.
• Производительность зависит от используемого мотора Gaggenau.
• 3 уровня мощности с электронным управлением и 1 интенсивный режим.
• Автоматический режим с датчиком качества воздуха.
• Продолжение работы после приготовления с управлением по датчику или вручную.
• Металлический жироулавливающий фильтр с высокой эффективностью улавливания жира.
• Съёмный фильтр можно мыть в посудомоечной машине.
• Индикатор насыщения жироулавливающего и угольного фильтров.
• Оптимизированная внутренняя конструкция для эффективной циркуляции воздуха.
• Интервальная вентиляция включает первую ступень примерно на 6 минут каждый час.
• Эмалированную вытяжную решётку можно мыть в посудомоечной машине.
• Колено отвода воздуха входит в комплект поставки.
• Ёмкость для сбора жидкости объёмом 250 мл.
• Управление вентиляцией с совместимой варочной панели.
• Дистанционное управление и контроль.
• Дистанционная диагностика.
• Home Connect: подключение к домашней сети по кабелю LAN (рекомендуется) или Wi-Fi.
• Доступность функций Home Connect зависит от сервисов, которые могут быть недоступны в отдельных странах. Дополнительная информация: home-connect.com.
• Показатели потребления приведены для конфигурации с мотором AR403122.
• Класс энергоэффективности A+ по шкале от A+++ до D.
• Потребление энергии: 40,4 кВт·ч в год.
• Класс эффективности вентиляции: A.
• Класс эффективности освещения: не указан (—).
• Класс эффективности фильтра: B.
• Шум в обычном режиме: минимум 57 дБ, максимум 71 дБ.
• Модуль не имеет встроенного мотора и работает с совместимым выносным моторным блоком Gaggenau, который приобретается отдельно. Британский техлист рекомендует один выносной мотор на каждый модуль VL.

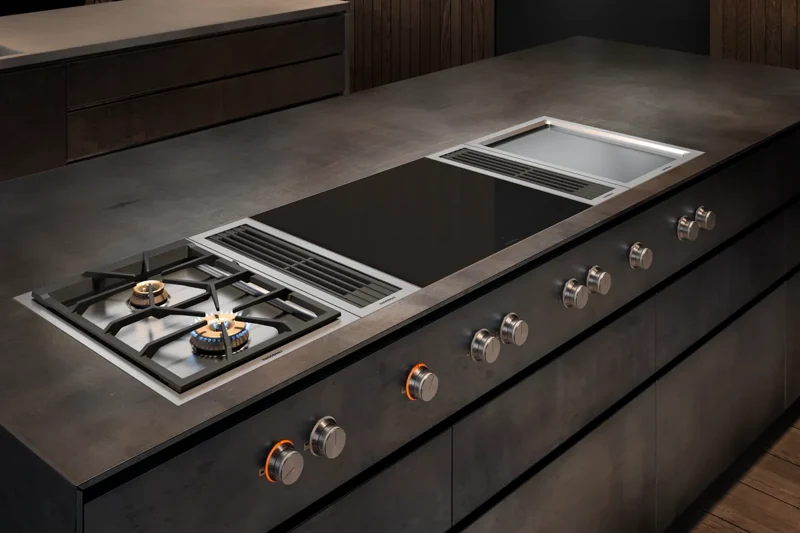

• Между двумя модулями VL можно установить варочные панели шириной до 80 см, кроме CX482.

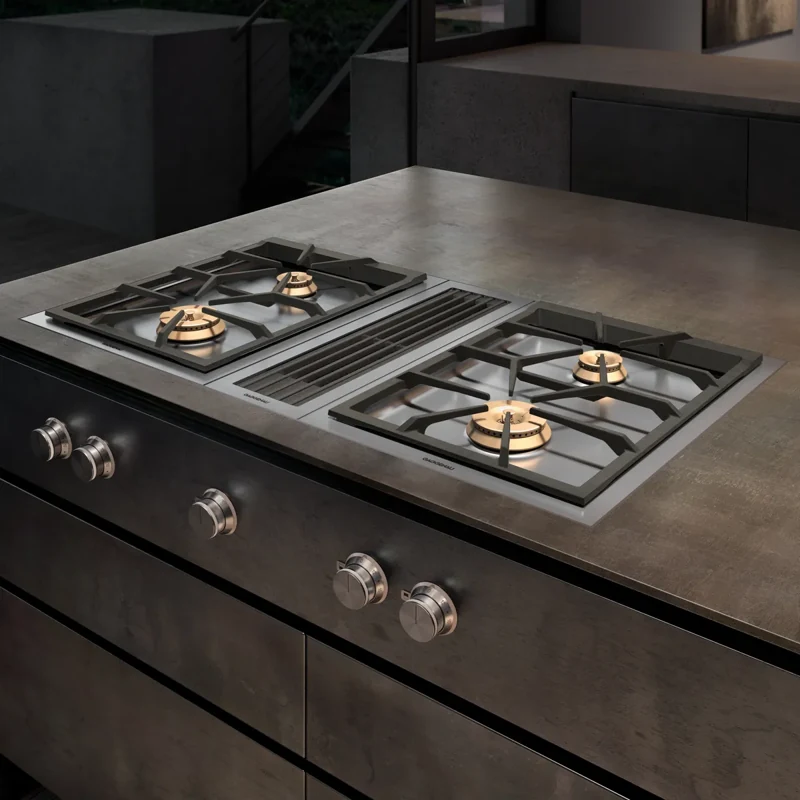

• Электрические грили Vario и газовые панели вок следует размещать между 2 модулями VL.
• Рециркуляция не рекомендуется при сочетании с электрическими грилями Vario.
• При рециркуляции предусмотрите выход воздуха в цоколе мебели с минимальным свободным сечением около 400 см².
• При работе рядом с газовым прибором инструкция требует устанавливать на него воздушный дефлектор во время приготовления. Для сочетания с VG415 или VG425 в инструкции указан AA414010.
• Фиксирующие пружины удерживают панель после установки сверху.
• В зависимости от накладной установки или установки заподлицо могут различаться форма выреза и положение ручки управления.
• При сочетании нескольких приборов Vario серии 400 между ними требуется соединительный элемент VA420. Выберите подходящий элемент для соответствующего способа установки.
• Обеспечьте несущую способность и устойчивость столешницы, особенно тонкой, с помощью подходящих опорных конструкций. Учитывайте массу прибора и дополнительные нагрузки.
• Дополнительные указания для установки заподлицо:
• Допускается установка в столешницы из камня, синтетических материалов или массива дерева. Необходимо обеспечить термостойкость и водонепроницаемую герметизацию краёв выреза. Для других материалов следует проконсультироваться с производителем столешницы.
• Паз должен быть непрерывным и равномерным для однородного опирания прибора на уплотнение. Не используйте прерывистые облицовочные покрытия.
• Ширина стыка может различаться из-за допусков размеров сочетания приборов и выреза в столешнице.
• При работе вытяжки с отводом воздуха совместно с очагом, подключённым к дымоходу с естественной тягой, в цепи питания вентиляционного прибора необходим подходящий защитный выключатель.
• Монтажные размеры см. на схеме встраивания.
• Мощность подключения самого вытяжного модуля — 10 Вт; мощность выносного моторного блока учитывается отдельно.
• Длина кабеля питания по индивидуальному техлисту — 1,8 м, с вилкой; в сравнительной таблице каталога 2026 указано 1,75 м. Длину конкретной поставки проверяют перед монтажом.
• Для проводного подключения Home Connect предусмотрите кабель LAN; альтернативно доступно подключение по Wi-Fi.
• По индивидуальному техлисту потребление в режиме ожидания с выключенным дисплеем составляет 0,2 Вт. Сетевой режим ожидания описан отдельно в инструкции.
• Порядок отключения модуля Wi-Fi приведён в инструкции по эксплуатации.
• Ручки управления со световым кольцом.
• Эквивалентная длина воздуховода для обеспечения эффективной работы: Lmax 26 м.
• Вытяжной модуль Vario серии 400: нержавеющая сталь, номинальная ширина 15 см. Фактическая ширина верхней части — 155 мм, глубина — 520 мм.
• Высота корпуса под столешницей при накладной установке — 175 мм, при установке заподлицо — 178 мм. Размер с выступающим коленом на схеме — 590 мм; его не следует путать с глубиной верхней панели 520 мм.

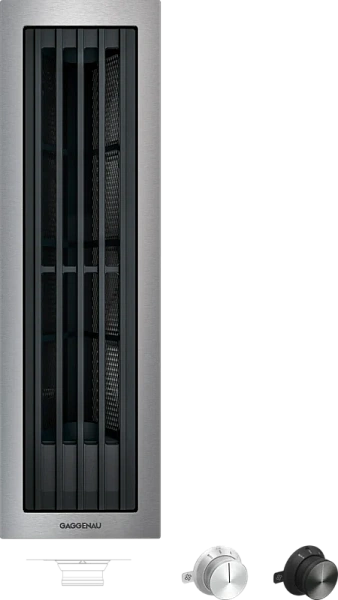

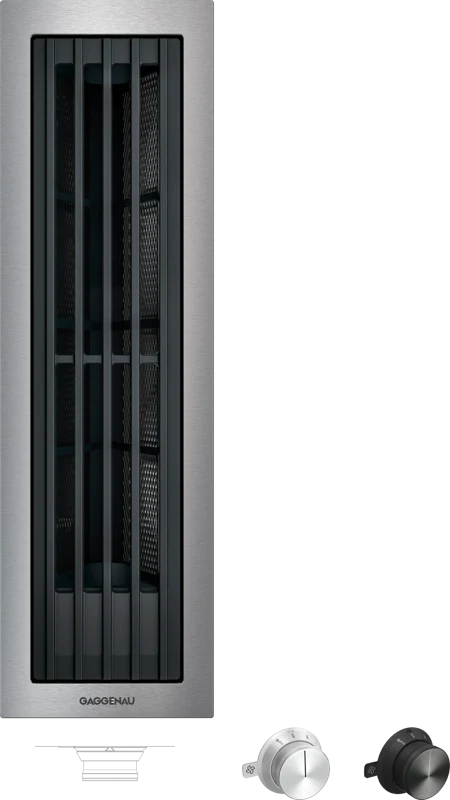

• Ручка CKV410000 имеет чёрную отделку, CKV410010 — отделку из нержавеющей стали. На основном изображении показаны варианты ручек, а не две комплектные ручки.
• Для соединения приборов Vario 400 используются VA420004 при установке заподлицо или VA420010 при накладной установке; монтажные принадлежности заказываются отдельно.
• Чувствительность автоматического датчика настраивается в Home Connect от 1 до 4; заводская настройка — 2. Датчик выбирает ступень 1, 2, 3 или интенсивную по количеству испарений.
• После исчезновения запахов в автоматическом режиме прибор переходит на минимальную ступень и выключается через 20 минут при рециркуляции либо через 6 минут при отводе воздуха.
• Продолжение работы после выключения: 20 минут при рециркуляции или 6 минут при отводе. Вне автоматического режима оно запускается при рециркуляции после работы не менее 2 минут; в автоматическом режиме доступно для обоих способов вентиляции. Настройки можно изменить в приложении.
• В базовых настройках можно выбрать первую, вторую или третью ступень для интервальной вентиляции; заводская настройка — первая. Доступны выбор одного из двух оранжевых оттенков кольца, отключение продолжения работы и функция снижения шума.
• Для управления через приложение или совместимую варочную панель ручку переводят в положение Home Connect. Управление непосредственно на вытяжке имеет приоритет.
• Через Home Connect одну вытяжку можно связать с одной или двумя совместимыми варочными панелями; несколько вытяжек к одной панели эта инструкция подключать не разрешает. Подключение выполняется через приложение.
• Сетевой режим ожидания по инструкции потребляет не более 2 Вт. Это отдельное условие измерения, отличающееся от режима с выключенным дисплеем в техлисте и показателей готовых систем в энергетическом листе.
• При наличии регенерируемого фильтра запахов его тип выбирают в Home Connect. Возможность регенерации определяется конкретным фильтром; стандартный фильтр, описанный в инструкции, мыть и регенерировать нельзя.
• При отдельных вырезах между приборами оставляют не менее 50 мм материала столешницы. Для общего выреза применяют схему сочетания и соответствующие соединительные планки.
• При установке заподлицо рядом с безрамочной индукционной панелью предусмотрена специальная выборка глубиной 6,5 мм по схеме. Установка в столешницу из прессованного древесного материала не допускается.
• Отверстие под отдельно устанавливаемую ручку — Ø50 мм по схеме. Если передняя панель толще 23 мм, с обратной стороны выполняют выборку для крепёжной пластины; положение ручки зависит от способа монтажа.
• При монтаже заподлицо сначала проверяют работу прибора, затем герметизируют швы подходящим термостойким силиконом. До включения силикон должен полностью высохнуть; инструкция предусматривает не менее 24 часов.
• Через приблизительно 6 минут интенсивный режим автоматически переключается на третью ступень.
• Световое кольцо горит оранжевым во время работы. После выключения три медленных белых мигания означают насыщение жироулавливающего фильтра, шесть быстрых — фильтра запахов при рециркуляции.
• Жироулавливающий фильтр рекомендуется очищать каждые два месяца. Для снятия убирают верхнюю решётку и поднимают фильтр за ручки.
• В посудомоечной машине фильтр размещают свободно и выбирают температуру не выше 70 °C. Сильно загрязнённый фильтр не моют вместе с посудой; перед установкой дают ему стечь и высохнуть.
• Решётку можно очищать горячим мыльным раствором или в посудомоечной машине. Небольшое изменение цвета после мойки не влияет на её функцию.
• Ручку управления не снимают для очистки. Используют слегка влажную салфетку и мыльный раствор, затем вытирают насухо; не допускают попадания воды внутрь.
• Для рециркуляции нужен фильтр запахов в совместимом выносном блоке. Его заменяют по индикатору насыщения и инструкции конкретного блока; угольный фильтр не является металлическим жироулавливающим фильтром этого модуля.
• Для воздуховода рекомендован внутренний диаметр 150 мм; плоский канал должен иметь соответствующее внутреннее сечение около 177 см². Длинные трассы, узкие участки и многочисленные изгибы снижают производительность и увеличивают шум.
• Воздуховод выполняют из негорючего материала с уклоном 1° от прибора, чтобы уменьшить возврат конденсата. Длина Lmax является эквивалентной расчётной длиной, а не разрешением проложить любую трассу длиной 26 м.
• За прибором требуется негорючая стена; мебель должна выдерживать температуру до 90 °C. Кромки выреза герметизируют с обеспечением тепло- и влагостойкости.
• Между дном прибора и деталями мебели оставляют зазор не менее 10 мм. При наличии ящика и монтаже заподлицо соблюдают дополнительные расстояния на схеме конкретной установки.
• Сначала в вырез устанавливают вытяжной модуль и соединительные планки, затем остальные приборы Vario. Колено отвода воздуха крепят к модулю четырьмя гайками.
• Для вытяжного модуля предусмотрены гибкое соединение плоского воздуховода DN150 AD410040 и удлинитель плоского подключения AD851041; выбор трассы и принадлежностей выполняют по монтажной схеме.
• При отводе воздуха и одновременной работе отопительного прибора с забором воздуха из помещения обеспечивают достаточный приток и разрежение не более 4 Па. Комплексную вентиляцию должен оценить профильный специалист.
• Допустимая высота эксплуатации — до 4000 м над уровнем моря. Прибор предназначен для удаления кухонных испарений в бытовом помещении, а не для всасывания жидкостей или мелких предметов.
• Масса нетто по каталогу 2026 — 7 кг.
• Для одного VL414115 с AR400142 каталог 2026 указывает расход 280 / 430 / 540 / 640 м³/ч на ступенях 1 / 2 / 3 / интенсивной при отводе воздуха и противодавлении 5 Па. Это характеристика указанного сочетания приборов.
• Для одного VL414115 с AR401142 каталог 2026 указывает расход 300 / 455 / 570 / 660 м³/ч на ступенях 1 / 2 / 3 / интенсивной при отводе воздуха и противодавлении 5 Па. Это характеристика указанного сочетания приборов.
• Для одного VL414115 с AR403122 каталог 2026 указывает расход 320 / 420 / 550 / 690 м³/ч на ступенях 1 / 2 / 3 / интенсивной при отводе воздуха и противодавлении 5 Па. Это характеристика указанного сочетания приборов.
• Для одного VL414115 с AR413122 каталог 2026 указывает расход 290 / 390 / 520 / 660 м³/ч на ступенях 1 / 2 / 3 / интенсивной при рециркуляции и противодавлении 0 Па. Это характеристика указанного сочетания приборов.
• Для одного VL414115 с AR410110 каталог 2026 указывает расход 350 / 415 / 490 / 590 м³/ч на ступенях 1 / 2 / 3 / интенсивной при рециркуляции и противодавлении 0 Па. Это характеристика указанного сочетания приборов.
• Энергетический лист (апрель 2023), сочетание VL414115 + AR403122: 40,4 кВт·ч/год, класс A+; эффективность вентиляции 35, класс A; улавливание жира 90 %, класс B. Расход на минимальной / максимальной обычной ступени — 320 / 550 м³/ч, интенсивный — 690 м³/ч; звуковая мощность — 57 / 71 дБ(A) в обычном режиме и 76 дБ(A) в интенсивном.
• Энергетический лист (апрель 2023), сочетание VL414115 + AR400142: 27,4 кВт·ч/год, класс A+; эффективность вентиляции 32,2, класс A; улавливание жира 89 %, класс B. Расход на минимальной / максимальной обычной ступени — 280 / 540 м³/ч, интенсивный — 640 м³/ч; звуковая мощность — 52 / 69 дБ(A) в обычном режиме и 74 дБ(A) в интенсивном.
• Энергетический лист (апрель 2023), сочетание VL414115 + AR401142: 60,3 кВт·ч/год, класс B; эффективность вентиляции 27,7, класс B; улавливание жира 90 %, класс B. Расход на минимальной / максимальной обычной ступени — 300 / 570 м³/ч, интенсивный — 660 м³/ч; звуковая мощность — 58 / 74 дБ(A) в обычном режиме и 77 дБ(A) в интенсивном.
• В энергетическом листе потребление системы в ожидании указано как 0,06 Вт; показатель относится к приведённым в нём сочетаниям с выносными моторами. Показатели в выключенном состоянии и эффективность освещения обозначены прочерком.

Дополнительные принадлежности

• Gaggenau AA414010 — Воздушный дефлектор для газовой панели рядом с VL 414
